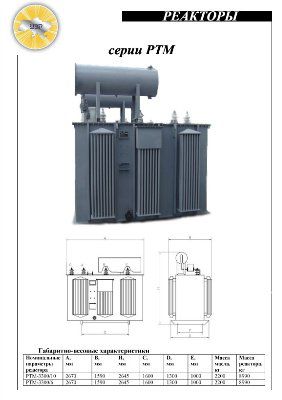

Шунтирующий реактор РТМ-3300/10

Трехфазный шунтирующий реактор с естественным воздушным охлаждением предназначен для параллельного включения в сеть с целью компенсации емкостного тока. Реактор рассчитан для длительной эксплуатации на открытом воздухе. Номинальное значение климатических факторов – по ГОСТ 15150-69 и ГОСТ 15543-70 для категории размещения 1 исполнения У и ХЛ. Высота установки над уровнем моря, не более 1000 м. Рабочий диапазон температур от -40 °С до +45 °С. Сейсмические перегрузки по шкале MSK-64 – 6 балов. Реактор комплектуется следующими контрольно - измерительными приборами:
- газовое реле, для визуального контроля выделившегося газа, а также для отбора пробы масла;
- маслоуказатель, для контроля уровня масла в баке;
- предохранительный клапан, для аварийного сброса повышенного давления внутри бака;
- термометр типа “ТКП”, для измерения температуры масла;
- по требованию заказчика, катками, для перемещения в продольном и поперечном направлении. Схема соединении данного реактора Yн.
Реактора состоят из активной части, крышки и сварного прямоугольного бака. На крышке расположены вводы, расширитель с маслоуказателем, газовое реле. Активная часть реактора состоит из остова и обмоток. Остов реактора состоит из магнитопровода и элементов конструкции, обеспечивающих механическую прочность магнитопровода и всей активной части.
Конструкция остова обеспечивает необходимую опрессовку обмотки, надежное крепление изоляции.
Магнитопровод стержневого типа, имеющий три стержня и два торцевых ярма, собранных из листов холоднокатаной электротехнической стали. Стержни собраны из вставок, состоящих из листов электротехнической стали. Листы электротехнической стали запрессованы с помощью стеклобандажей и склеены эпоксидным клеем.
Вставки изолированы друг от друга и от торцевых ярм изоляционными механически-прочными прокладками.
Обмотка – катушечная непрерывная, выполнена из алюминиевого провода с бумажной изоляцией. Все используемые в ректоре изоляционные материалы имеют класс нагревостойкости - А (105 °С).
