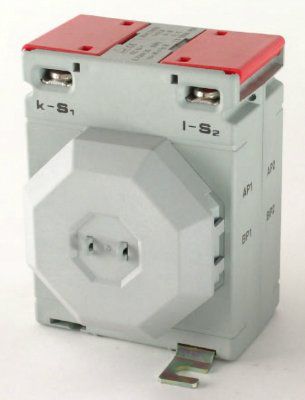

Суммирующие трансформаторы тока MAK 74/S

Трансформаторы – cумматоры тока сконструированы для полу-
чения суммы нескольких синхронных переменных токов с
одинаковым фазовым соотношением с любым углом
разницы фаз, то есть для получения суммы токов вторичных
обмоток нескольких силовых трансформаторов тока. Токи
вторичных обмоток силовых трансформаторов должны
подаваться на первичные выводы с соответствующей марки-
ровкой трансформатора – cумматора тока, то есть каждый сило-
вой трансформатор питает своим током вторичной обмотки
определенную часть первичной обмотки трансформатора – cум-
матора тока. Количество витков отдельных секций первичной
обмотки должно соответствовать коэффициентам трансформа-
ции силовых трансформаторов. Если у всех силовых транс-
форматоров одинаковые коэффициенты трансформации, то не
имеет значения, на какую секцию первичной обмотки транс-
форматора – cумматора тока подаются от них токи вторичных
обмоток.
Трансформаторы тока выполнены согласно стандартам BS
3938, EN 60044-1 и DIN 42600.
Teхнические характеристики:
Класс точности: 0,2 … 3 (см. таблицу).
Номинальная нагрузка: макс. 20 ВA (см. таблицу).
Номинальное напряжение: 720 В.
Номинальная частота: 50-60 Гц.
Номинальный ток потребления перв. обмотки: (2...6) х 5 A (или 1 A по требованию).
Номинальный ток втор. обмотки: 5 A (или 1 A по требованию).
Рабочий диапазон температур: -20 … +45°C.
Высоковольтное испытание: 4 кВэфф, 50 Гц, 1 мин.
Класс изоляции: E (макс. 120°C)
Защита: IP 00.
Корпус: огнестойкий пластик, UL 94 V-0.
Стоимость зависит от номинала.
