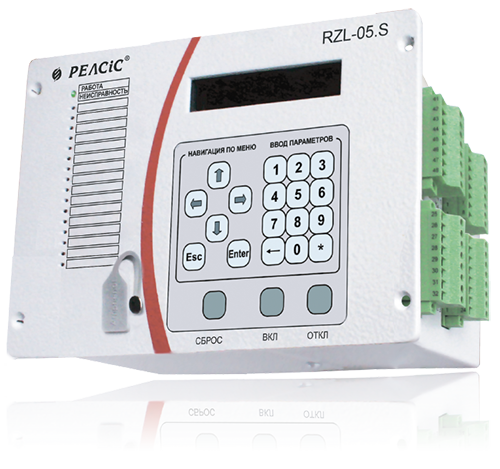

Устройство защиты и контроля для подстанций и присоединений 6–35 кВ RZL-05.S РЕЛСИС

Устройства новой многофункциональной серии устройств релейной защиты и автоматики RZL-05.S предназначены для защиты линий от коротких замыканий и замыканий на землю и не требуют внешнего вспомогательного источника питания. Данные устройства могут быть использованы в качестве основной или резервной защиты в энергетических системах среднего и высокого напряжения.

Применение
Подстанции и коммунальные хозяйства, оснащённые комплектными распределительными устройствами (КРУ) среднего напряжения 6—35 кВ;
Резервная защита трансформаторов среднего/ высокого напряжения;
Замена электромеханических и микроэлектронных реле и устройств РЗА, произведенных по устаревшим технологиям (особенно при интеграции их в системы управления и сбора информации SCADA).
Особенности
Универсальное питание (переменное, постоянное, питание от токовых цепей);
Кнопки на передней панели для оперативного управления выключателем;
Свободное программирование дискретных входов, выходов, светодиодов;
Сохранение полной работоспособности при длительных перерывах питания;
Три порта передачи данных: USB, RS-485, Ehternet (RJ-45) (опция);
Единое программное обеспечение «Монитор-2»;
Интеграция с существующими протоколами связи и возможность модернизации протоколов связи в будущем;
Хорошее соотношение цена-функциональность.
Связь и интерфейсы
В серии устройств RZL-05.S три встроенных коммутационных порта, из которых один RS 485 традиционный последовательный интерфейс для протокола Modbus RTU, второй последовательный порт, предназначенный для обмена информацией на основе Modbus ТСР сети Ethernet. Сеть Ethernet ТСР позволяет быструю передачу данных между центральным компьютером и устройствами, она эффективна для скачивания осциллограмм и результатов измерений. Третий порт SPI возможно использовать для расширения количества входов и выходов устройства (до 128), а также для возможности подключения различных цифровых датчиков (температуры, давления и т.д.)

Запись событий и осциллограф
В памяти устройства RZL-05.S хранится 256 записей событий, а именно: включение и отключение устройства, изменения состояния входов/ выходов, пуск и срабатывание всех функций, срабатывания выходных реле, квитирование устройства, поступления сигналов телеуправления ДУ. Для загрузки записей событий в компьютер можно использовать USB порт или другие имеющиеся последовательные порты. Записи событий хранятся в энергонезависимой памяти, все события имеют метки времени с интервалом 10 мс.

Устройство обеспечивает запись осциллограмм аварийных процессов:

мгновенных значений фазных токов IA, ІВ, IС;
мгновенных значений тока нулевой последовательности 3І0;
мгновенных значений фазных (линейных) напряжений UА, UВ, UС (UАВ, UВС, UСА);
мгновенных значений напряжения нулевой последовательности 3U0;
состояние дискретных входов и выходных реле.
Каждая осциллограмма имеет привязку к внутреннему времени устройства с дискретностью 1 мс. Общее время записи осциллограмм установлено 30 секунд, длительность записи осциллограмм можно настроить. Осциллограф запускается пусками или работой защит, через внешний вход или через систему АСУ ТП. Вся цифровая и аналоговая информация хранится в энергонезависимой памяти. Считывание файлов осциллограмм производится в формате Comtrade.
