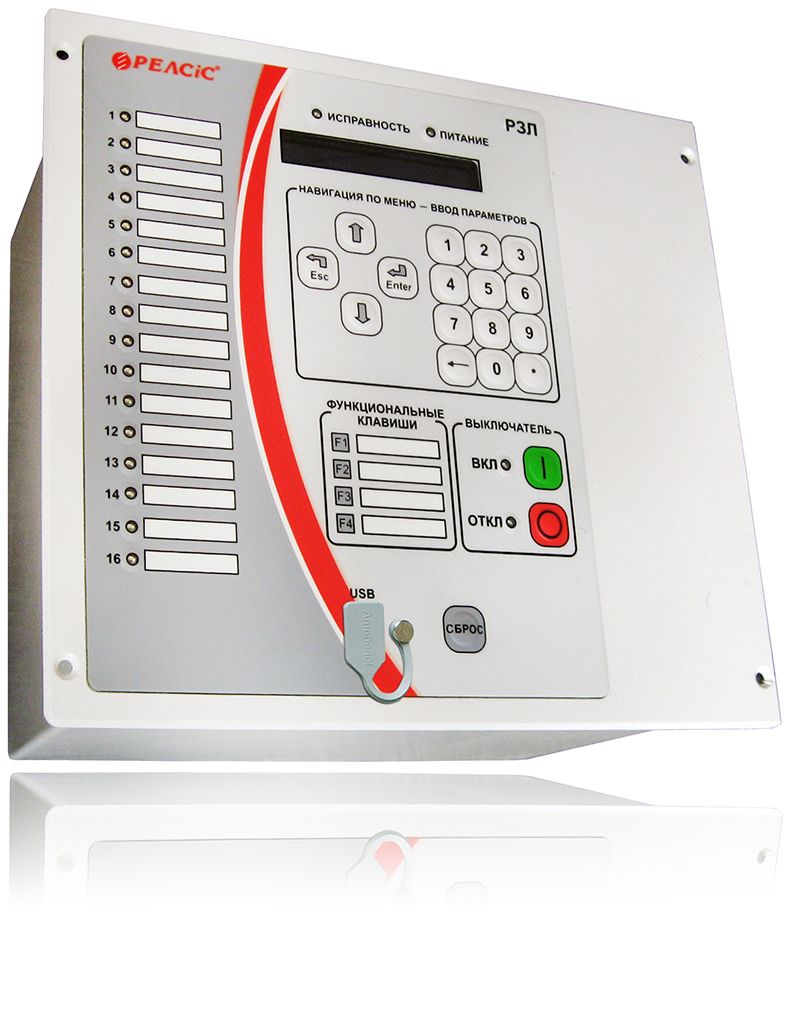

Устройство релейной защиты и автоматики с расширенной аппаратно-логической конфигурацией и свободно программируемой логикой РЗЛ-05.А РЕЛСИС

Устройства серии РЗЛ 05.А с расширенной аппаратно-логической конфигурацией и свободно программируемой логикой предназначены для выполнения функций релейной защиты, автоматики, сигнализации, регистрации аварийных параметров, диагностики и управления выключателями различных присоединений напряжением 6 - 154 кВ комплектных распределительных устройств с постоянным, переменным или выпрямленным оперативным током, а именно:

кабельных и воздушных линий электропередач;
различных присоединений: отходящих линий, ввода и секционного выключателя 6 – 35 кВ;
резервной защиты силового трансформатора с высшим напряжением 35 – 220 кВ.
Устройства предназначены для установки в релейных отсеках КСО, КРУ, КРУН электрических станций и подстанций, а также на панелях и в шкафах РЗА, расположенных в релейных залах и пунктах управления.

Устройства обеспечивают следующие эксплуатационные возможности:

выполнение функций защит, автоматики и управления, определенных в ПУЭ и ПТЭ;
задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик, количество ступеней защиты и т.д.) через меню или с персонального компьютера;
местный и дистанционный ввод и хранение уставок защит и автоматики, защита паролем всех настроек и уставок, переключение двух программ уставок;
возможность настройки управления любым логическим входным сигналом с помощью программы конфигурирования свободно программируемой логики;
конфигурирование входных и выходных дискретных сигналов и светодиодной индикации по результатам выполнения функций защиты, автоматики, управления ВВ;
контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
отображение текущих электрических параметров защищаемого объекта;
фиксацию токов и напряжений короткого замыкания;
передачу параметров аварии, ввод и изменение уставок по линии связи;
непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
регистрацию событий и аварийных параметров, запись осциллограмм аварийных событий с привязкой к дате и времени;
гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

Преимущества

Конфигурирование параметров работы через встроенный интерфейс или программно с помощью ПО, поставляемого вместе с устройствами: включение/отключение функций, ввод параметров ступеней защиты и времени задержки для каждой ступени и т.д.
Независимая конфигурация каждого дискретного входа.
Дуговая защита при помощи волоконно-оптических датчиков с контролем тока с действием на отключение собственного и/или вводного присоединения.
Три волоконно-оптических датчика для дуговой защиты.
Энергонезависимая память настроек, осциллограмм аварий и журнал событий.
Общее время записи осциллограмм 600 с.
Большое количество выходных реле, в т.ч. одно усиленное для коммутации высоких значений мгновенного тока, коммутаций в цепях с большой индуктивностью, и одно бистабильное, позволяющие обойтись без установки дополнительных реле.
Увеличено количество дискретных входов и выходов в сравнении с устройствами стандартной конфигурации.
Настройка, а также передача текущих параметров, настроек, состояния оборудования, событий через интерфейс RS-485 по протоколу MODBUS RTU (исполнения РЗЛ-05.Ах) или через интерфейс Ethernet (RJ-45) по протоколу MODBUS TCP (исполнения РЗЛ-05.А1х).
Функции удаленного включения/отключения с использованием встроенных средств телеуправления по протоколу MODBUS RTU, MODBUS TCP.
USB интерфейс на передней панели.
Самодиагностика в режиме реального времени.
Два набора уставок.
Два взаиморезервирующих блока питания от цепей оперативного тока.
Сохранение работоспособности при неисправности цепей оперативного тока, с работой защиты от измерительных трансформаторов тока.
Универсальный блок питания позволяет применять устройства РЗЛ-05 на объектах с любым родом оперативного тока (переменным, выпрямленным, постоянным).
Все внутренние цепи, в т.ч. цепи питания гальванически развязаны с внешними цепями; все внутренние контрольные цепи развязаны с цепями питания и цепями аналоговых сигналов.
Высокая устойчивость к перенапряжениям в цепях питания и контрольных цепях.
Резервирование аппаратных и программных средств для повышения надежности функции защиты, автоматики и обмена данными.
Наличие трех дискретных входов, управляемых "сухим контактом", сохраняющими выполнение их функций при отключении оперативного питания.
Гарантированная работа в сложных условиях эксплуатации (-40...+60 °С)
Клеммы подключения проводов с фиксацией штекера в подключенном положении.

Максимальная токовая защита (МТЗ)

МТЗ с вольтметровой блокировкой
Направленная МТЗ
Ускорение защит при включении на КЗ
Логическая защита шин (ЛЗШ)
Токовая защита нулевой последовательности (ЗНЗ)
Направленная токовая защита нулевой последовательности ТЗНП
Защита по напряжению нулевой последовательности
Защита максимального напряжения (ЗПН)
Защита минимального напряжения с возможностью контроля тока
Защита от неполнофазного режима (защита от обрыва фаз (ЗОФ) по току обратной последовательности или по отношению токов обратной и прямой последовательности I2/I1
Внешняя защита по ДВ с возможностью контроля тока
Дуговая защита по ДВ с возможностью контроля тока
Дуговая защита с ВОД-датчиками с возможностью контроля тока
Защита по температуре (ТмЗ)

Функции автоматики

Управление выключателем
Резервирование отказа выключателя (УРОВ)
Aвтоматическое повторное включение (АПВ)
Автоматическое включение резерва (АВР)
Восстановление нормального режима (ВНР)
Контроль выкатного элемаента

Функции контроля и сигнализации

Контроль исправности цепей напряжения (КЦН)
Контроль неисправности цепей выключателя (НЦВ)
Контроль цепей отключения выключателя (КЦО)
Контроль цепей включения выключателя (КЦВ)
Аварийная сигнализация внутренней неисправности
Предупредительная сигнализация
