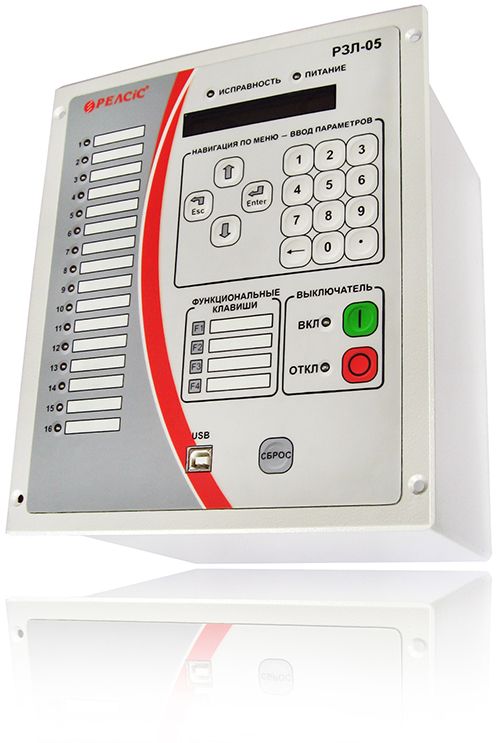

Устройство релейной защиты и автоматики микропроцессорное со свободно программируемой логикой РЗЛ-05.В РЕЛСИС

Устройства серии РЗЛ-05.В предназначены для выполнения функций релейной защиты, автоматики, сигнализации, регистрации аварийных параметров, диагностики и управления выключателями различных присоединений напряжением 6 – 154 кВ комплектных распределительных устройств с постоянным, переменным или выпрямленным оперативным током, а именно:

кабельных и воздушных линий электропередач;
различных присоединений ввода и секционного выключателя 6 – 154 кВ;
резервной защиты трансформатора напряжением 35 – 220 кВ.
Устройства предназначены для установки в релейных отсеках КСО, КРУ, КРУН электрических станций и подстанций, а также на панелях и в шкафах РЗА, расположенных в релейных залах и пунктах управления.

Устройства обеспечивают следующие эксплуатационные возможности:

выполнение функций защит, автоматики и управления, определенных в ПУЭ и ПТЭ;
задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.) через меню или с персонального компьютера;
ввод и хранение уставок защит и автоматики, защита паролем всех настроек и уставок, переключение двух программ уставок;
возможность настройки управления любым логическим входным сигналом с помощью программы конфигурирования свободно программируемой логики;
контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
передачу параметров аварии, ввод и изменение уставок по линии связи;
непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
регистрацию событий и аварийных параметров, запись осциллограмм аварийных событий с привязкой к дате и времени;
гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

Преимущества

Защита, автоматика и управление элементами сети.
Конфигурирование параметров работы через встроенный интерфейс или программно с помощью ПО, поставляемого вместе с устройствами: включени-/отключение функций, ввод параметров ступеней защиты и времени задержки для каждой ступени и т.д.
Независимая конфигурация каждого дискретного входа.
Гибкая настройка параметров.
Дуговая защита при помощи волоконно-оптических датчиков с контролем тока с действием на отключение собственного и/или вводного присоединения.
Три волоконно-оптических датчика для дуговой защиты.
Энергонезависимая память настроек, осциллограмм аварий и журнал событий.
Общее время записи осцилограмм 600 с.
Большое количество выходных реле, в т.ч. одно усиленное для коммутации высоких значений мгновенного тока, коммутаций в цепях с большой индуктивностью, и одно бистабильное, позволяющие обойтись без установки дополнительных реле.
Настройка, а также передача текущих параметров, настроек, состояния оборудования, событий через интерфейс RS-485 по протоколу MODBUS RTU.
Функции удаленного включения/отключения с использованием встроенных средств телеуправления по протоколу MODBUS RTU.
Клеммы подключения проводов с фиксацией штекера в подключенном положении.
Металлический корпус.
USB интерфейс на передней панели.
Самодиагностика в режиме реального времени.
Два набора уставок.
Два взаиморезервирующих блока питания от цепей оперативного тока.
Сохранение работоспособности при неисправности цепей оперативного тока, с работой защиты от измерительных трансформаторов тока.
Универсальный блок питания позволяет применять терминалы РЗЛ-05 на объектах с любым родом оперативного тока (переменным, выпрямленным, постоянным).
Все внутренние цепи, в т.ч. цепи питания гальванически развязаны с внешними цепями; все внутренние контрольные цепи развязаны с цепями питания и цепями аналоговых сигналов.
Высокая устойчивость к перенапряжениям в цепях питания и контрольных цепях.
Резервирование аппаратных и программных средств для повышения надежности функции защиты, автоматики и обмена данными.
Наличие дискретных входов, управляемых "сухим контактом", сохраняющими выполнение их функций при отключении оперативного питания.
Гарантированная работа в сложных условиях эксплуатации (-40...+60 °С)

Функции защиты

Максимальная токовая защита (МТЗ)
Направленная МТЗ
Логическая защита шин (ЛЗШ)
Защита от перегрузки (ЗОП)
Токовая защита нулевой последовательности (ЗНЗ)
Защита максимального напряжения (ЗМН)
Защита от повышения напряжения (ЗПН)
Защита от неполнофазного режима (ЗОФ)
Внешняя защита (ВнЗ)
Дуговая защита (ДгЗ)
Защита по температуре (ТмЗ)

Функции автоматики

Управление выключателем
Резервирование отказа выключателя (УРОВ)
Aвтоматическое повторное включение (АПВ)
Автоматическое включение резерва (АВР)
Контроль выкатного элемаента

Функции контроля и сигнализации

Контроль исправности цепей напряжения (КЦН)
Контроль неисправности цепей выключателя (НЦВ)
Контроль цепей отключения выключателя (КЦО)
Контроль цепей включения выключателя (КЦВ)
