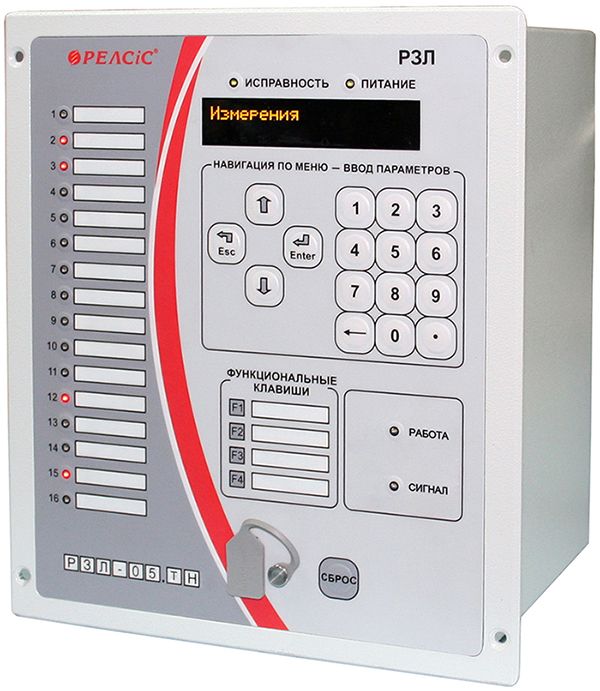

Устройство релейной защиты и автоматики для защиты и управления трансформатора напряжения РЗЛ-05.ТН РЕЛСИС

Устройство РЗЛ-05.ТН предназначено для выполнения функций релейной защиты и автоматики, управления, регистрации и сигнализации трансформатора напряжения 110-35-10(6) кВ комплектных распределительных устройств на энергетических, промышленных объектах.

Предназначены для объектов: распределительных пунктов, трансформаторных подстанций, станций оснащенных гарантированным (постоянным, переменным или выпрямленным напряжением) и негарантированным оперативным током.

Устройство может размещаться: в релейных отсеках КСО, КРУ, КРУН (ЯКНО), панелях, в шкафах управления.

Комплексная защита подстанции по напряжению (контроль и управление ТН1 первой секциии шин, ТН2 - вспомогательного трансформатора ТСН).
Конфигурирование параметров работы через встроенный интерфейс или программно с помощью ПО, поставляемого вместе с устройствами: включение/отключение функций, ввод параметров ступеней защиты и времени задержки для каждой ступени и т.д.
Независимая конфигурация дискретных входов, реле, светод. индикаторов.
Гибкая настройка параметров.
Энергонезависимая память настроек, осциллограмм аварий и журнал событий.
Общее время записи осциллограмм 600 с.
Большое количество выходных реле, в т.ч. одно усиленное для коммутации высоких значений мгновенного тока, коммутаций в цепях с большой индуктивностью, и одно бистабильное, позволяющие обойтись без установки дополнительных реле.
Настройка, а также передача текущих параметров, настроек, состояния оборудования, событий через интерфейс RS-485 по протоколу MODBUS RTU.
Функция удаленного включения/отключения с использованием встроенных средств телеуправления по протоколу MODBUS RTU.
Металлический корпус.
USB интерфейс на передней панели.
Самодиагностика в режиме реального времени.
Два набора уставок.
Два взаиморезервирующих блока питания от цепей оперативного тока.
Универсальный блок питания позволяет применять терминалы РЗЛ-05 на объектах с любым родом оперативного тока (переменным, выпрямленным, постоянным).
Все внутренние цепи, в т.ч. цепи питания гальванически развязаны с внешними цепями; все внутренние контрольные цепи развязаны с цепями питания и цепями аналоговых сигналов.
Высокая устойчивость к перенапряжениям в цепях питания и контрольных цепях.
Резервирование аппаратных и программных средств для повышения надежности функций защиты, автоматики и обмена данными.
Наличие дискретных входов, управляемых "сухим контактом", сохраняющими выполнение их функций при отключении их оперативного питания.
Гарантированная работа в сложных условиях эксплуатации (-40...+55 °С)

Функции защиты

Пуск МТЗ по напряжению и контроль уровня на секции
Ненаправленная защита нулевой последовательности, 3 ступени
Защита повышения напряжения (ЗПН), 2 ступени
Защита минимального напряжения (ЗМН) с контролем напряжения обратной последовательности, 3 ступени
Защита максимального напряжения вспомогательного канала (ЗПВ-В)
Защита от повышения частоты обратной последовательности (ЗПН U2)
Внешняя защита
Дуговая защита
Защита от повышения частоты
Защита от перегрева устройства
Изменение группы уставок по ДВ

Функции автоматики

Автоматическая частотная разгрузка АЧР и ЧАПВ

Функция контроля и сигнализации

Суммарная защита минимального напряжения (ЗМН-С) с контролем исправности цепей напряжения вспомогательного канала (КИЦН)
Контроль цепей трансформатора напряжения вспомогательного канала (НЦН-В)
Контроль температры ячейки
Контроль цепей напряжения (КЦН)
