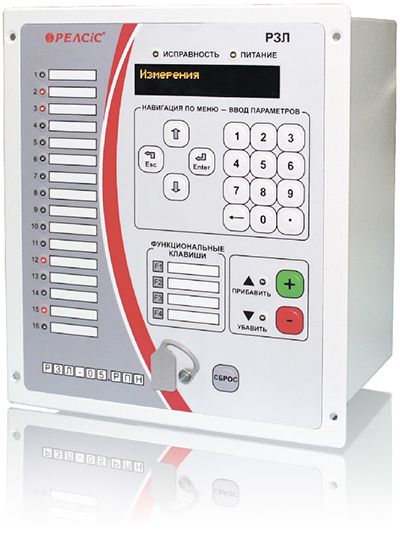

Устройство релейной защиты и автоматики для регулирования под нагрузкой трансформаторов РЗЛ-05.РПН РЕЛСИС

Устройство РЗЛ-05.РПН предназначено для полноценного выполнения функции управления электпроприводами РПН 2-х или 3-х обмоточного силового трансформатора под нагрузкой при автоматическом и ручном регулировании напряжения трансформатора (РНТ) путем изменения коэффициентов трансформации трансформатора, контроля уровня напряжения и поддержания его в заданных уставками пределах путем формирования команд управления исполнительным устройством (приводом РПН) и контроля его работы; реализации логики необходимых блокировок и функций защиты.

Эксплуатационные возможности
Одновременный контроль двух систем шин.
Коррекцию уровня регулируемого напряжения по току нагрузки.
Формирование импульсных или непрерывных команд управления электроприводами РПН.
Контроль исправности электроприводов РПН в импульсном режиме работы.
Одновременный контроль двух систем шин.
Оперативное переключение регулирования с одной системы шин на другую.
Блокировка работы и сигнализация при обнаружении неисправности электропривода РПН
Блокировка регулирования и сигнализация при обнаружении перегрузки, превышении 3Uо или при пониженном измеряемом напряжении.
Оперативное изменение 2-х групп уставок и режимов работы поддержания напряжения с одного, заранее выбранного значения, на другое.
Измерение текущей ступени переключения РПН.
Энергонезависимая память настроек, осциллограм аварий и журнал событий.
Общее время записи осцилограмм 600 с.
Большое количество выходных реле, в т.ч. одно усиленное для коммутации высоких значений мгновенного тока, коммутаций в цепях с большой индуктивностью, и одно бистабильное, позволяющие обойтись без установки дополнительных реле
Настройка, а также передача текущих параметров, настроек, состояния оборудования, событий через интерфейс RS-485 по протоколу MODBUS RTU.
Функции удаленного включения/отключения с использованием встроенных средств телеуправления по протоколу MODBUS RTU.
Металлический корпус.
USB интерфейс на передней панели.
Два взаеморезервирующих блока питания от цепей оперативного тока.
Все внутренние цепи, в т.ч. цепи питания, гальванически развязаны с внешними цепями; все внутренние контрольные цепи развязаны с цепями питания и цепями аналоговых сигналов.
Резервирование аппаратных и программных средств для повышения надежности функций защиты, автоматики и обмена данными.
Гарантированная работа в сложных условиях эксплуатации (-40...+55 °С).
Функции
Управление электроприводом РПН под нагрузкой в режимах: автоматическом, оперативно по дискретным сигналам, по последовательному каналу.
Контроль граничных значений токов и напряжений, блокировка регулирования и сигнализация при граничных условиях.
Контроль исправности электропривода и сигнализации неисправности цепей напряжения.
Поддержка напряжения в заданных пределах.
Коррекция уровня регулируемого напряжения по току нагрузки.
Формирование команд управления приводами РПН.
Блокировка регулирования внешними релейными сигналами.
