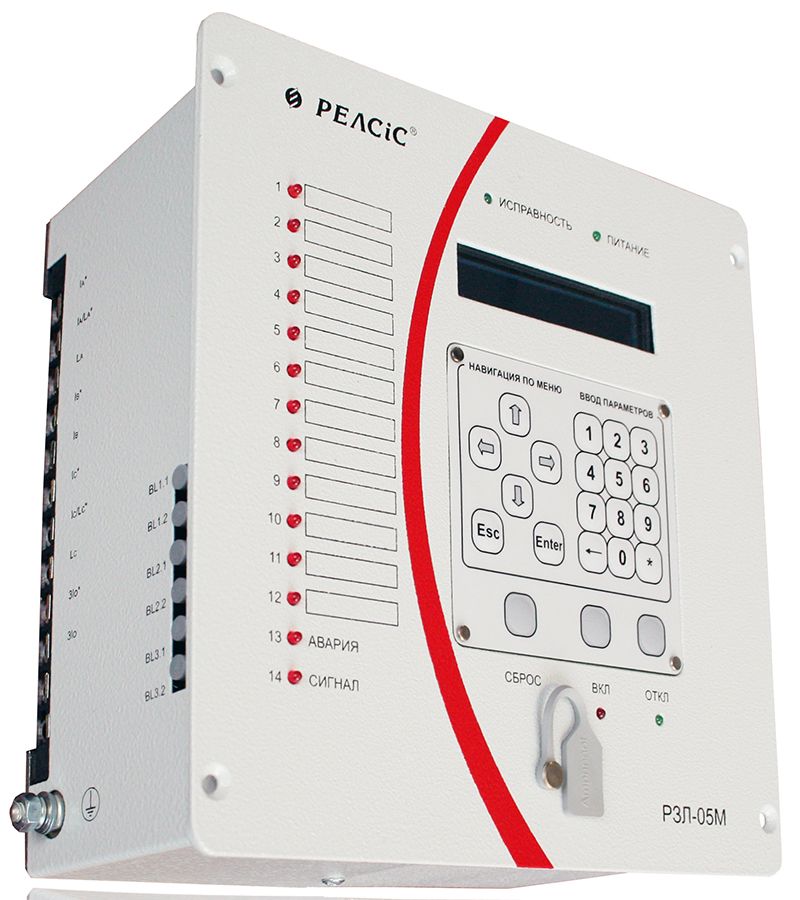

Устройства защиты и контроля для подстанций и присоединений 6-35 кВ с облегченной аппаратно-логической конфигурацией РЗЛ-05.М РЕЛСИС

Устройства токовой защиты присоединений 6-35 кВ серии РЗЛ-05М трехфазного исполнения пригодны для всех случаев требующих применения ненаправленной защиты от междуфазных КЗ, ненаправленной/направленной защиты от замыканий на землю и функции АПВ.

Номенклатура устройств серии РЛЗ-05М
РЗЛ-05М1-В(У) - многофункциональное устройство с ненаправленной МТЗ и ЗНЗ только с питанием от оперативного напряжения постоянного или переменного тока.
РЗЛ-05М11-В(У) - дополнительно с дуговой защитой с тремя волоконно-оптическими датчиками (ВОД).
РЗЛ-05М5-В(У) - устройство с ненаправленной МТЗ и направленной ЗНЗ с питанием от оперативного напряжения и резервным питанием от токовых цепей фаз А и С.
РЗЛ-05М15-В(У) - дополнительно с дуговой защитой с тремя ВОД.
РЗЛ-05М6-В(У) - устройство с ненаправленной МТЗ и направленной ЗНЗ с питанием от оперативного напряжения, резервным питанием от токовых цепей фаз А и С и функцией дешунтирования токовых цепей катушек выключателя.
РЗЛ-05М16-В(У) - дополнительно с дуговой защитой с тремя ВОД.
Аппаратные особенности
Удобство монтажа, универсальное крепление по виду установки устройства (выступающее/утопленное).
Малые габариты (глубина установки устройства не более 10 см).
Незамерзающий OLED-дисплей.
Количество аналоговых входов - до 5.
Количество дискретных входов - 8, в т.ч. 2 управляемые «сухим» контактом.
Количество выходных реле - 9.
Количество назначаемых светодиодов - 10.
2 кнопки оперативного управления выключателем.
Разъемные клеммные колодки с фиксирующими защёлками.
Токовые клеммы с номинальным током 63 А, кратковременным до 250 А.
Отличительные характеристики
Дуговая защита с контролем тока.
Высокие эксплуатационные характеристики (гарантированная работа в сложных условиях эксплуатации (от минус 40 до +60 °С, группа М7, М43, сейсмостойкость).
Универсальное питание устройства (переменное, постоянное, выпрямленное переменное, питание от токовых цепей).
Наличие порта связи USB для связи с ПК и изолированного RS-485 для связи с АСУ.
Свободное программирование дискретных входов, выходов, светодиодов.
Количество назначаемых функциональных кнопок - до 10.
Две группы уставок, управление наборами уставок по дискретному входу или АСУ.
Цифровой осциллограф с суммарной длительностью записи более 30 минут.

Преимущества
Местное управление кнопками с передней панели.
9 кнопок «быстрого» доступа к меню (функциональные клавиши).
Реле сигнализации с памятью срабатывания (бистабильное).
Встроенная схема шунтирования-дешунтирования электромагнитов отключения.
Свободное программирование дискретных входов, выходов, светодиодов с помощью битовых уставок (48 значений).
Возможность подключения внешних защит.
Функция блокировки МТЗ от броска намагничиваемого тока.
Возможность перепрограммирования схемы под требования Заказчика.

Функции

Функции защиты

Максимальная токовая защита (ТО+МТЗ) с выдержкой времени
Ускорение защит при включении на КЗ
Логическая защита шин
Токовая защита нулевой последовательности
Направленная токовая защита нулевой последовательности ТЗНП
Защита от неполнофазного режима (защита от обрыва фаз (ЗОФ) по току I2 или I2/I1)
Внешняя защита по ДВ с возможностью контроля тока и напряжения
Дуговая защита
Дуговая защита по ДВ с возможностью контроля тока фаз или 3 I0 (3 оптодатчика)
Функции автоматики
Автоматическое повторное включение
Автоматическая частотная разгрузка или выполнение внешних команд АЧР/ЧАПВ
Резервирование отказа выключателя (УРОВ)

Функции контроля и сигнализации

Контроль неисправности цепей включения и отключения выключателя
Фиксация в положении срабатывания до сброса (необходимость квитирования)
Аварийная сигнализация внутренней неисправности
Изменение группы уставок по ДВ

Функции сервисные

Энергонезависимый журнал событий
Аварийный осциллограф с общей емкостью до 600 с
Пуск осциллографа по ДВ
