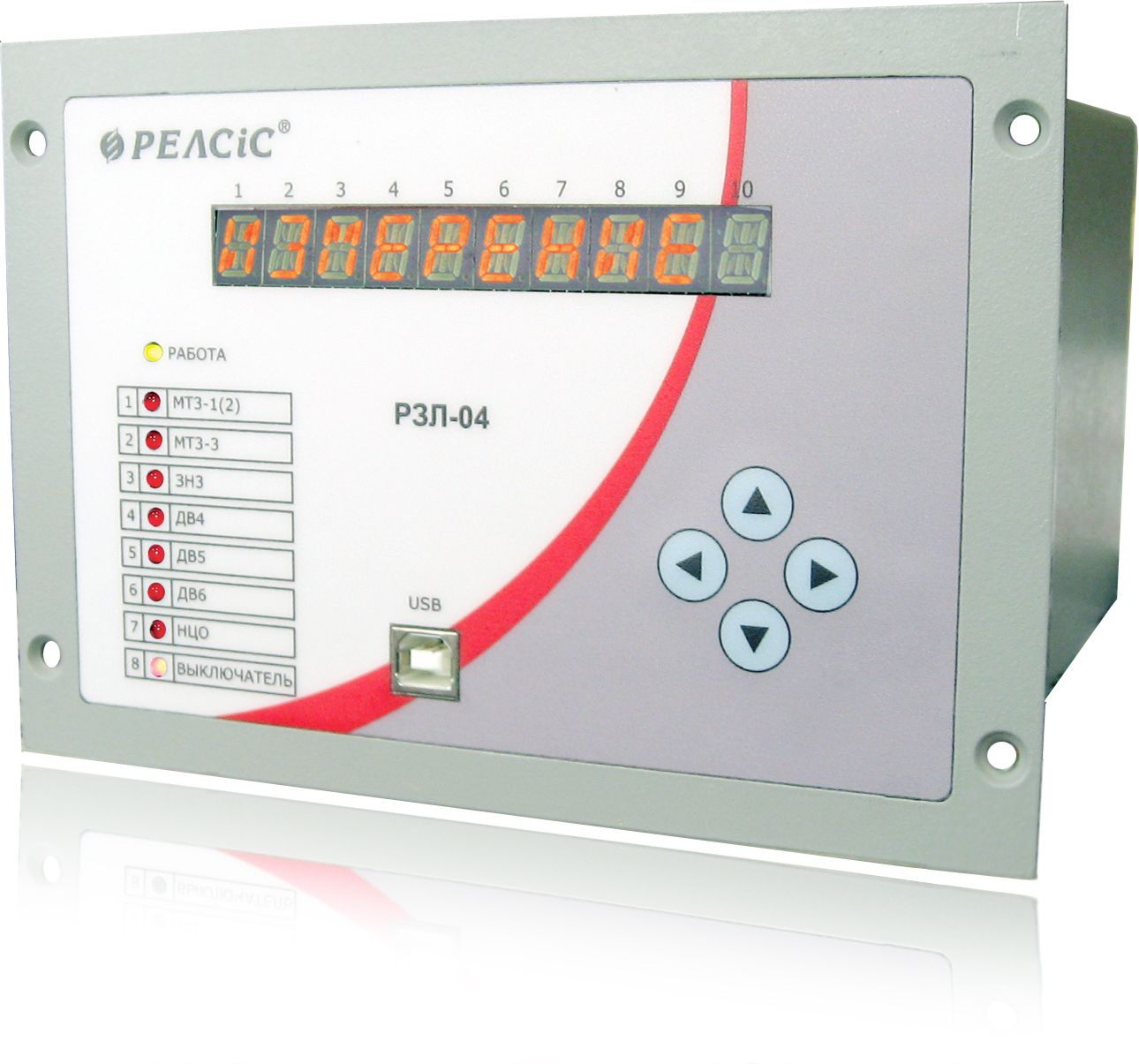

Устройства релейной защиты микропроцессорные для кабельных и карьерных линий РЗЛ-04 РЕЛСИС (для тяжелых условий эксплуатации)

Применяется в распределительных сетях карьерных линий электропередач (воздушных и кабельных) напряжением 6-10 кВ с широким температурным диапазоном применения.

Применяется для контроля ЗНЗ в сетях с изолированной, или с резистивно-заземленнной нейтралями.

Обладают полным спектром сервисных функций и важными отличительными возможностями.

Варианты исполнений устройства:

РЗЛ-04.501 - для кабельных и карьерных линий с направленной ЗНЗ.
РЗЛ-04.601 - с встроенной схемой шунтирования-дешунтирования электромагнитов отключения выключателя.

Преимущества

Измерение токов фаз А и С.
Устройство предназначено для эксплуатации в широком спектре условий.
Диапазон рабочих температур - от минус 40 до +55°С
Общая длительность записи осциллографа до 600 с, настраиваемое количество осциллограмм.
Журнал событий на 256 событий.
Передача информации и управление по интерфейсу связи RS-485.
Протокол обмена Modbus.
ПО для обслуживания «Monitor» предоставляется вместе с устройством.
По устойчивости к воздействию внешних механических факторов устройство соответствует группе М7 по ГОСТ 17516.1-90.

Функции защиты

Двухфазная трехступенчатая максимальная токовая защита (МТЗ):
- с независимой характеристикой;
- с характеристикой типа РТ-80;
- с характеристикой типа РТ
В-1.
Ускорение МТЗ.
Двухступенчатая направленная защита от замыканий на землю (НЗНЗ).
Двухступенчатая ненаправленная защита от замыканий на землю (ЗНЗ).
Логическая защита шин - пуск МТЗ и блокировка МТЗ по ДВ.
Функции автоматики
Одно/двукратное автоматическое повторное включение (АПВ).
Устройство резервирования отказа выключателя (УРОВ).
Передача сигнала с дискретного входа (ДВ) на выходное реле.
Дополнительные сервисные функции
Журнал событий.
Цифровой осциллограф.

Функции

Максимальная токовая защита (МТЗ)
Защита от замыканий на землю (ЗНЗ)
Автоматическое повторное включение (АПВ)
Логическая селективность (ЛЗШ)
Передача сигнала с дискретного входа (ДВ) на выходное реле (ВР)

Здесь можно купить Устройства релейной защиты микропроцессорные для кабельных и карьерных линий РЗЛ-04 РЕЛСИС (для тяжелых условий эксплуатации) в г. Киев за шт.
На Энергопортал.ру представлено 43 позиции микропроцессорных приборов и устройств. Выберите лучшее предложение в нашем каталоге!

Цена действительна до 10.04.2022 г., после чего стоимость необходимо уточнить у поставщика.
