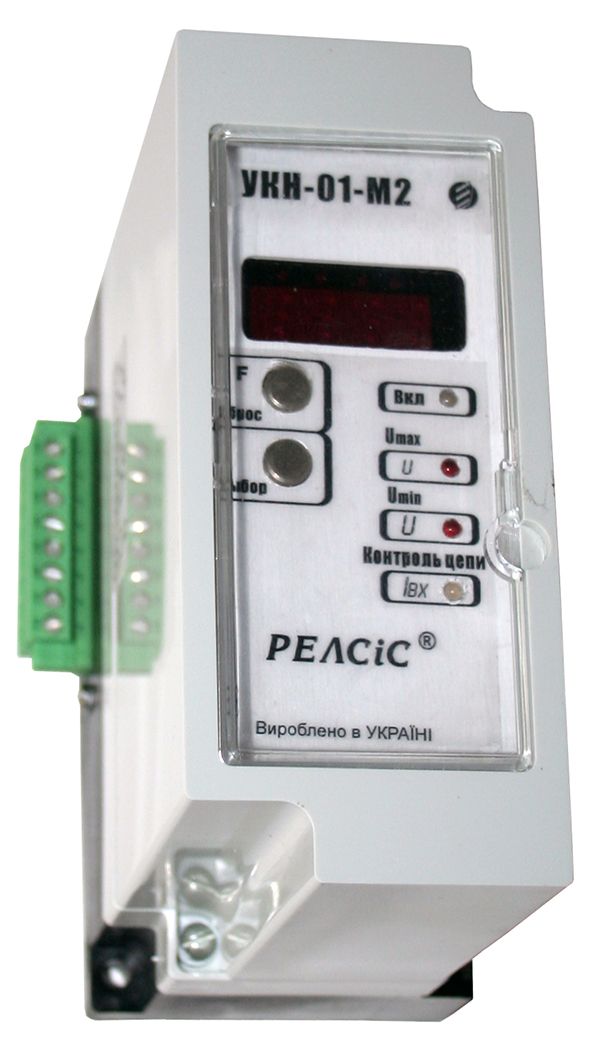

Устройства контроля исправности цепей напряжения обмоток измерительных трансформаторов напряжения УКН-01, УКН-01М, УКН-01М2

Предназначено для непрерывного автоматического контроля исправности цепей напряжения обмоток измерительных трансформаторов напряжений, собранных в разомкнутый треугольник (УКН-01, УКН-01М) и целостности этих обмоток (УКН-01М2).

Устройство предназначено для установки на панелях и щитах управления релейных залов, в релейных шкафах и отсеках КРУ.

Устройство УКН-01 обеспечивает реализацию следующих функций:

измерение текущего действующего значения напряжения входного сигнала;
выделение и измерение действующего значения составляющей частотой 150 Гц;
индикацию действующего значения входного сигнала или его составляющей на частоте 150 Гц (по выбору);
срабатывание с заданной выдержкой времени, при превышении входного напряжения заданной уставки;
срабатывание с заданной выдержкой времени при понижении составляющей частоты 150 Гц входного напряжения ниже заданной уставки;
фиксацию значения входного напряжения в момент срабатывания устройства.

Коммутационная способность контактов выходного реле в цепи постоянного тока не более 30 Вт при т = 0,02с, при напряжении до 220 В и токе до 1 А, в цепи переменного тока мощность до 700 ВА при напряжении до 250 В и токе до 3 А. При этом длительно допустимый ток выходных контактов должен быть не более 8 А, минимальный коммутируемый ток не менее 0,01 А при напряжении 24 В.

Падение напряжения на контактах не должно превышать 0,5 В. Общее число коммутаций для устройства – не менее 100 000 циклов.

Механическая износостойкость – не менее 106циклов.

Масса устройства не более 0,6 кг.

Условия эксплуатации: температура окружающей среды -20…+50°С; относительная влажность окружающего воздуха при 25°С до 95%.
