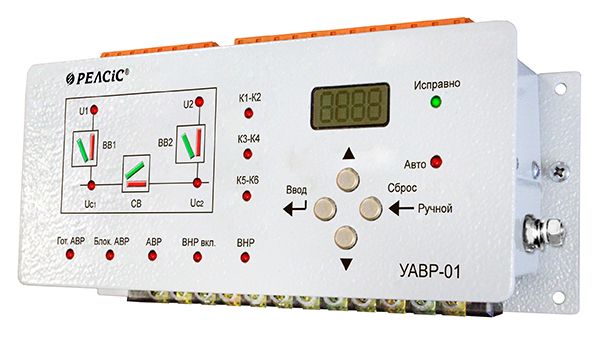

Устройства автоматического ввода резерва УАВР-01, УАВР-02 РЕЛСИС

Устройства автоматического переключения питания серии УАВР предназначены для включения резервного источника питания (АВР) в схемах релейной защиты и автоматики на распределительных устройствах объектов энергетики напряжением от 6 до 35 кВ (УАВР-01) и 0,4 кВ (УАВР-02) с двумя секциями сборных шин.

УАВР могут также обеспечивать автоматическое восстановление нормального режима (ВНР) после успешного срабатывания АВР при последующем восстановлении напряжения на питающей линии отключенного ввода.

Высокие эксплуатационные характеристики
Измерение и индикация напряжения на вводах, индикация наличия напряжения на двух секциях шин
Два режима работы функции ВНР
Встроенный цифровой дисплей
Простота обслуживания
Телесигнализация успешного срабатывания АВР
Функции
Контроль 2-х линейных напряжений до выключателей вводов по ТСН-1(2) или ТН (100, 220 или 380 В в зависимости от исполнения 2-х входных трансформаторов);
Контроль наличия напряжения на 1-й и 2-й СШ (однолинейное напряжение 100 В для УАВР-01; по исполнениям однолинейное 100 В, 220 В, 380 В для УАВР-02) при помощи двух дискретных входов;
Питание устройства от цепей контроля напряжения до выключателя ввода;
Режимы работы АВР с самовозвратом (ВНР) или без самовозврата;
Задание (через меню) уставок по напряжению (от ТСН-1 и ТСН-2) и выдержки времени раздельно для каждого из двух вводов;
Пуск АВР шин по снижению напряжения с контролем наличия напряжения на соседней секции;
Контроль наличия напряжения на резервном источнике питания для АВР;
Два режима работы ВНР: "Возврат с погашением" или "Возврат без погашения" - устанавливается программно через меню;
Светодиодная двухцветная индикация положения выключателей вводов и секционного, а также, наличия напряжения до вводов и на секциях;
Блокировка работы АВР по ДВ и деблокировка при снятии сигнала с ДВ;
Возможность оперативного выведения функции возврата АВР (ВНР) через ДВ;
Постоянный автоконтроль исправности устройства и наличия напряжения питания.

Преимущества УАВР перед устройствами-аналогами:
Металлический корпус, обеспечивающий надежную защиту от помех
Удобство монтажа и подключения
4-х значный минидисплей, индикация уровня контролируемого напряжения, конфигурации и действующих уставок
Удобное задание уставок через меню и клавиатуру
Внутренний импульсный источник питания, работающий в широком диапазоне напряжений
Гальванически не связанный с питающей сетью внутренний источник =130 В питания дискретных входов, контролирующих блок-контакты выключателей и переключатели управления
Контроль положения выключателей осуществляется по их замкнутым блок-контактам, что обеспечивает контроль исправности цепей и большую достоверность
Наглядная светодиодная индикация текущего положения оборудования, режима работы устройства. Отоброжается готовность, пуск и срабатывание функций АВР, самовозврата нормальной схемы после срабатывания, автоматического сброса сигнализации.
Защита уставок 4-х значным паролем
Срабатывание АВР при ошибочном погашении секции шин
Наличие выхода сигнала "Срабатывание АВР"
