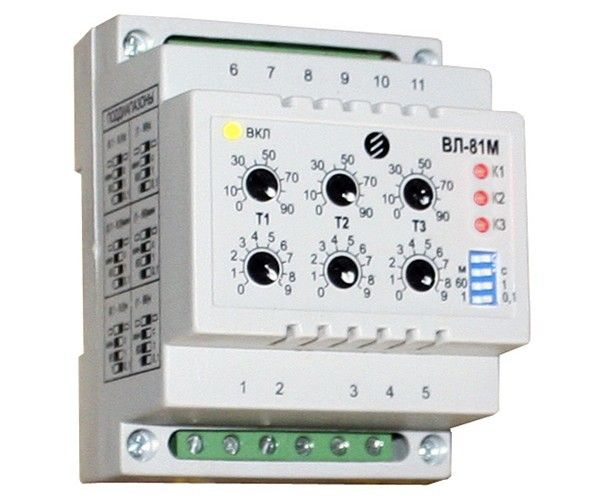

Трехцепное реле времени РЕЛСіС ВЛ-81М

Реле ВЛ-81М выполнено на современной элементной базе, имеет высокую точность отсчета выдержек времени, широкий диапазон питающих напряжений и рабочих температур.

ВЛ-81М имеет три независимые цепи, в каждой из которых может устанавливаться требуемая уставка времени в пределах одного поддиапазона, установленного с помощью переключателя на лицевой панели реле.

При подаче напряжения питания начинается отсчет времени во всех трех цепях. После окончания отсчета выдержки времени в какой-либо цепи, происходит срабатывание соответствующего выходного реле и зажигание соответствующего индикаторного светодиода. По завершении отсчета выдержек времени во всех трех цепях, реле находится в ждущем режиме до следующего цикла отключения / подачи напряжения питания.

Особенности
Широкий диапазон времени срабатывания, 99-кратная дискретная регулировка в одном поддиапазоне.
Широкий диапазон напряжений питания.
Индикация наличия напряжения питания (зеленый светодиодный индикатор).
Индикация состояния выходных реле (три красных светодиодных индикатора).
Высокая точность времени срабатывания в диапазоне рабочих температур.
Высокая коммутационная способность контактов.
Установка на плоскость или на рейку DIN-35.
1 переключающий контакт в каждой цепи.
Реле не требует регулировки, подстройки и других регламентных работ.
Технические характеристики
Диапазон выдержек времени (в одном исполнении): 0,1 с‑99 ч с поддиапазонами (0,1‑9,9 с; 1‑99 с; 0,1‑9,9 мин; 1‑99 мин; 0,1‑9,9 мин; 1‑99 мин; 0,1‑9,9 ч; 1‑99 ч).
Дополнительная погрешность от изменения температуры - не более 0,1 % на 1°С.
Напряжение питания: AC/DC (88 - 264 В) постоянного, выпрямленного и переменного тока 50 Гц.
Диапазон рабочих температур от минус 40 до плюс 55°С, относительная влажность воздуха 93 % при температуре 25°С.
Диапазон коммутируемых напряжений:
- постоянного тока (DC): 12–250 В,
- переменного тока (АС): 12–400 В.
Коммутируемая мощность:
- на постоянном токе для режимов ДС-11: 30 Вт;
- на переменном токе для режима АС-22: 400 В•А.
Потребляемая мощность: не более 5 В•А (Вт)
Конструктивно реле выполнено в унифицированном модульном корпусе для выступающего монтажа с передним присоединением проводов под винт. Конструкция корпуса обеспечивает установку реле на рейку DIN-35.

На передней панели имеются декадные переключатели для выставления уставок (по два для каждой цепи), микропереключатели поддиапазонов и светодиодные индикаторы: один зеленого цвета для контроля наличия напряжения питания, три красного – состояния выходных реле.

Габаритные размеры: не более 70х90х65 мм.
Масса реле: не более 0,5 кг.
