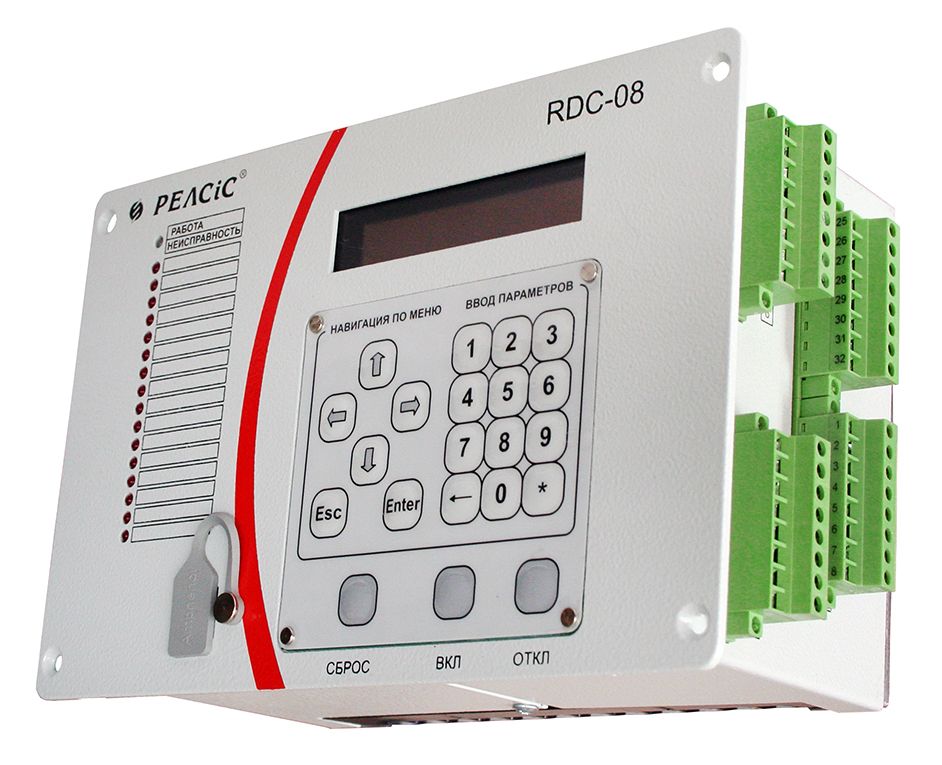

Комплексное решение защиты электродвигателей до 450 кВт РДЦ-08 РЕЛСИС

Усовершенствованные устройства защиты электродвигателей серии РДЦ-08 дополнительно ко всем преимуществам реле серии РДЦ, значительно расширяют границы своего применения и задают новую планку в части комплексного решения защиты, управления, мониторинга электрооборудования с электродвигателями 0,4 кВ мощностью от 2,2 до 450 кВт.

Конструкция
Реле РДЦ-08 выполнено в металлическом корпусе, состоящем из кожуха, основания с рядами зажимов для подключения токовых цепей, цепей линейного напряжения, которые крепятся к корпусу с тыльной стороны устройства. Реле содержит клеммы под винт М4 для подключения токов трех фаз и тока 3I0, напряжения питания 220 В, 50 Гц и клеммы под винт М3 для подключения трех фазных напряжений UA, UB, UC (есть исполнение для линейных напряжений и 3U0) и двух аналоговых входов U=0...10 В и I=5...20 мА и цифрового интерфейса I2C (SPI) для различных датчиков.

Также имеются клеммы под винт М3 для подключения цепей 4 выходных реле и 8 дискретных входов, управляемых "сухим контактом" от внутреннего источника питания. Все подключения гальванически развязанные.

Исполнения
для выступающего монтажа с передним присоединением проводов;
для утопленного монтажа с задним присоединением проводов;
Реле имеет исполнение IP41 по лицевой панели и IP40 по остальной оболочке в соответствии с ГОСТ 14254-96, кроме клемм подключения, степень защиты клемм - IP20.

Функции
Токовая отсечка;
Максимальная токовая защита с независимой и зависимыми характеристиками;
Максимальная токовая защита дальнего резервирования с блокировкой по направлению мощности (МТЗ ДР);
Защита от механических перегрузок;
Защита от блокировки ротора;
Защита от асимметрии токов фаз;
Защита от затянутого пуска;
Защита от превышения тока обратной последовательности;
Защита по токам утечки на "землю" (замыкании на "землю" обмотки статора во время работы);
Защита по минимальному рабочему току ("сухой ход" - для насосов);
Защита от превышения напряжения;
Защита от понижения напряжения;
Защита от обрыва фаз;
Защита от нарушения чередования и слипании фаз перед пуском;
Защита от перекоса фазных напряжений;
Защита от понижения сопротивления изоляции между статором и корпусом двигателя перед пуском;
Защита от повышения температуры корпуса двигателя (определяется внешними датчиками);
Контроль залипания контактов пускателя перед пуском;
Автоматическое повторное включение с регулируемой задержкой;
Дистанционное управление двигателем;
Обмен данными посредством: USB и RS-485 Modbus RTU.
