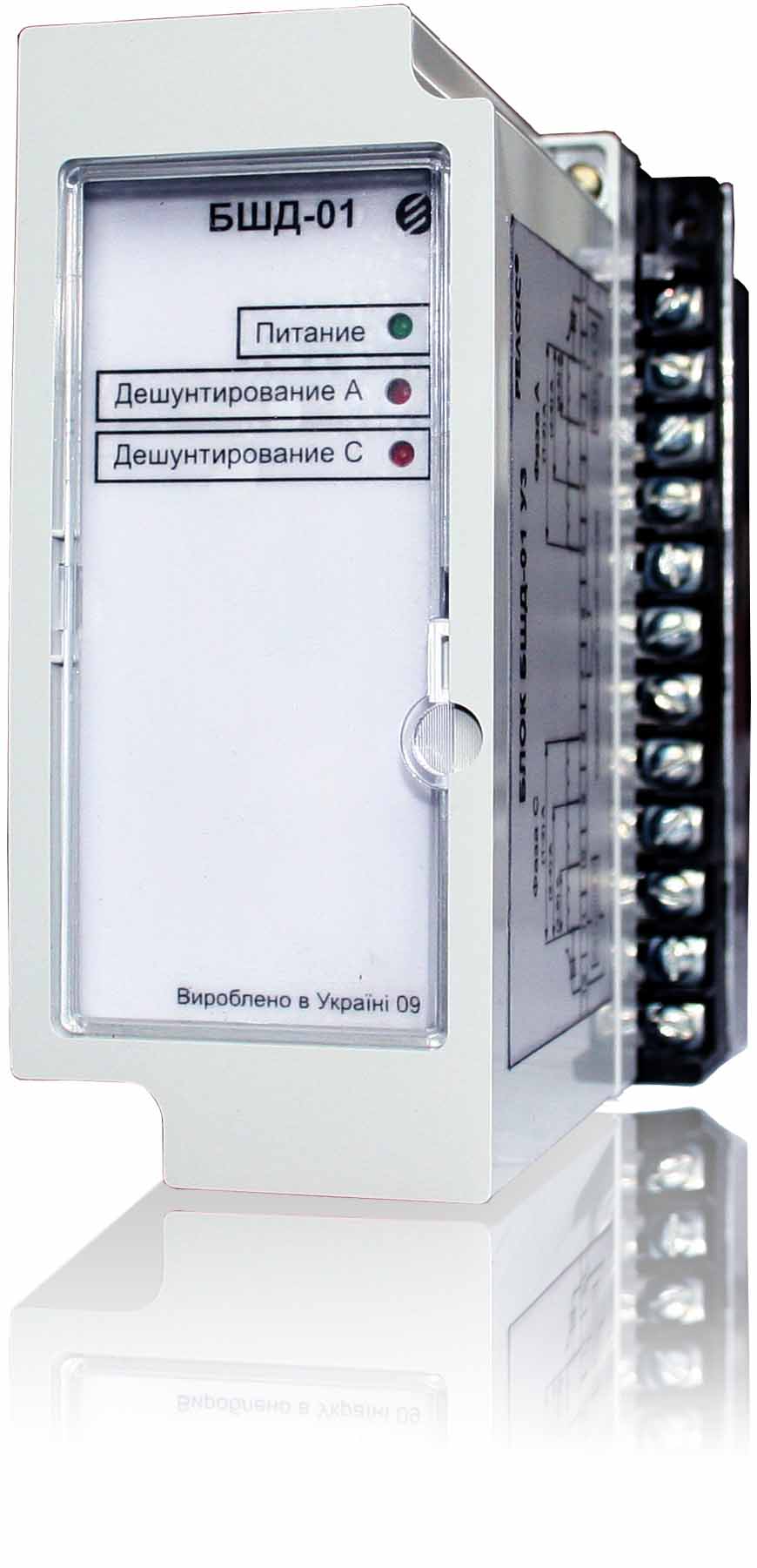

Блок шунтирования / дешунтирования БШД-01 РЕЛСИС

Блок БШД-01 предназначен для применения в схемах РЗА с питанием от вторичных цепей измерительных трансформаторов тока фаз А и С. Блок применяется для бесконтактного, посредством симистора, шунтирования и дешунтирования управляемой токовой цепи, если ее импеданс при токе 4 А не более 4 Ом, а при токе 50 А – не более 1,5 Ом. Управляемой токовой цепью могут служить катушки электромагнитов отключения приводов типа ПРБА, ПП-61, ПП-67, ПГ-10, или им подобных. Блок может использоваться для замены двух реле типа РП-321, РП-341, РП-361 и им подобных.

Функции блока
Применение блока предполагает использование дискретного выхода («сухой» контакт) внешнего устройства РЗА для управления функцией шунтирования/ дешунтирования.

Блок имеет световую индикацию: – светодиод зеленого цвета «ПИТАНИЕ», который засвечивается при напряжении на выходе внутреннего ИВЭП более 12 В; – светодиоды красного цвета «ДЕШУНТИРОВАНИЕ А» и «ДЕШУНТИРОВАНИЕ С», которые засвечиваются на время между закрыванием симистора соответствующей фазы и отключением выключателя.

Диапазоны рабочих токов обмоток трансформаторов, А: (1-2)(2-4) (4-8)
Номинальные токи, А, соответственно: (1,5) (3)(5)

Электрическая изоляция в холодном состоянии при нормальных климатических условиях выдерживает, без пробоя и перекрытия по поверхности, между независимыми (гальванически не связанными) электрическими цепями блока, и между этими же цепями и заземляющим контактом:

Испытательное напряжение переменного тока действующим значением 2 кВ и частотой 50 Гц − в течение 60 с;
Импульсное испытательное напряжение амплитудой 5 кВ, длительностью переднего фронта 1,2 мкс, длительностью импульса 50 мкс и периодом следования импульсов 5 с.
Количество импульсов при испытаниях – по три разной полярности.
Габаритный размер, мм: 140 х 72 х 161.
