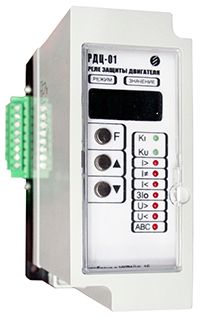

Микропроцессорные реле защиты для электродвигателей 6/10 кВ РДЦ-01-057-4, РДЦ-01-057-5 РЕЛСИС

Реле защиты двигателя РДЦ-01-057-4, РДЦ-01-057-5 с переменным или постоянным оперативным напряжением с цифровой настройкой и индикацией контролируемых параметров, предназначено для защиты асинхронных электродвигателей 6/10 кВ от последствий:

коротких замыканий (токовая отсечка);
перегрузок по току;
асимметрии нагрузки (фазы А и С);
работы с недогрузкой (по фазам А и С);
блокировки ротора;
однофазных замыканий на землю (ЗНЗ) по току нулевой последовательности (3Io);
превышения питающего напряжения двигателя;
понижения питающего напряжения двигателя;
неправильного чередования фаз напряжения.

Реле имеет возможность отключать действие следующих функций:

токовая отсечка;
защита по максимальному напряжению (РДЦ-01-057-5);
защита по минимальному напряжению (РДЦ-01-057-5);
защита по холостому /сухому/ ходу;
защита по асимметрии токов;
защита по блокировке ротора;
защита от замыкания на землю;
защита от неправильного чередования фаз (РДЦ-01-057-5).
Реле конфигурируются для работы в одном из двух режимов:

контроль токов в фазах А и С и 3Io;
контроль токов в фазах А и С.
Одновременно, кроме защитных функций, реле имеют возможность мониторинга:
- потребляемого тока по фазе (IA, IC), 3I0.
- частоты сети;
- моторесурса;
- линейного напряжения в сети (UAB, UBC, UCA) (исполнения с контролем напряжения).

Реле РДЦ-01-057-4 и РДЦ-01-057-5 осуществляют защиту высоковольтных электродвигателей путем выдачи при аварийных ситуациях сигнала (замыкания контактов) на катушку отключения высоковольтного выключателя, коммутирующего питание электродвигателя. Выходной цепью является замыкающий контакт реле "KI", подключенный последовательно с катушкой отключения высоковольтного выключателя, а также переключающий контакт реле "KU", который может быть использован для сигнализации о превышении / понижении контролируемого напряжения или для блокирования цепи включения высоковольтного выключателя электродвигателя.

Конструкция реле обеспечивает установку выступающим монтажем с передним присоединением проводов.

Назначение выходных реле
KI - выходное реле - срабатывает по току перегрузки, сухому ходу, асимметрии тока.
KU - выходное реле - срабатывает по контролируемому напряжению (превышение, понижение).

При превышении аварийных уставок по току, включается таймер задержки на отключение и мигающая индикация красным цветом соответствую.щего светодиода. Если за установленное время контролируемые параметры с учетом гистерезиса не возвращаются в допустимые пределы, срабатывает выходное реле KI (выходной контакт замыкается и подается команда на отключение высоковольтного выключателя) и зажигается постоянным свечением соответствующий светодиодный индикатор.
