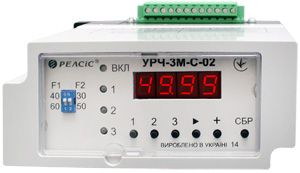

Микропроцессорное унифицированное реле контроля частоты УРЧ-3М-C РЕЛСИС

Реле функционального ряда типа УРЧ‑ЗМ‑C предназначены для контроля частоты сети и скорости изменения частоты в схемах противоаварийной автоматики энергосистем, в схемах автоматики аварийной защиты и пуска/остановки гидрогенераторов.

Реле сертифицированы в системе сертификации ГОСТ Р.
Рабочий диапазон температуры эксплуатации от минус 40 до плюс 55 °С.
Светодиодный дисплей для индикации значения контролируемой частоты и значений заданных уставок.
Каждое реле функционального ряда имеет в своем составе три независимых канала контроля снижения и повышения частоты (три независимых выходных реле) с задаваемыми уставками частоты и времени срабатывания и возврата.
Одно реле типа УРЧ‑ЗМ‑С обеспечивает замену в блоках АЧР трех реле частоты типа РЧ‑1, РЧ‑2, РСГ‑11, а также шести реле времени.
Реле является элементом системной автоматики и предназначено для применения в схемах противоаварийной автоматики энергосистем:

АЧР - автоматики частотной разгрузки;
ЧАПВ - частотной автоматики повторного включения;
ЧАВР - частотной автоматики включения резерва
АЧР1 с БССЧ - блокировка по величине скорости снижения частоты;
ЧДА - частотной делительной автоматики;
ЧДАС - частотной делительной автоматики по скорости снижения частоты;
АОСЧ - автоматики ограничения снижения частоты;
АОПЧ - автоматики ограничения повышения частоты;
ДАРС - дополнительной автоматической разгрузки по скорости снижения частоты;
АЧРС - автоматической частотной разгрузки по скорости снижения частоты;
ЧАПВС - частотной автоматики повторного включения по скорости повышения частоты;
устройствах автоматики гидрогенераторов (в схемах «мягкого пуска» способом самосинхронизации, схемах аварийной автоматики от разгонных оборотов ротора гидротурбин). Количество оборотов ротора контролируется путем контроля частоты генератора гидротурбины.

Унифицированные реле частоты функционального ряда изготавливаются в исполнениях: УРЧ‑ЗМ‑С, УРЧ‑ЗМ‑С‑01, УРЧ‑ЗМ‑С‑02. Исполнение УРЧ‑ЗМ‑С полностью заменяет ранее выпускаемые исполнения УРЧ‑ЗМ‑03, УРЧ‑ЗМ‑03‑01, УРЧ‑ЗМ‑03‑02, УРЧ‑ЗМ‑03‑03, УРЧ‑3М а также может выполнять на каждом канале функцию блокировки АЧР1 по скорости снижения частоты от выбега двигательной нагрузки и функции непосредственного измерения скорости снижения/повышения частоты сети.

Реле УРЧ-ЗМ-С-01 предназначено для схем автоматики гидрогенераторов, выполняет функции реле УРЧ‑ЗМ‑С с расширенным диапазоном уставок.

Реле УРЧ-ЗМ-С-02 предназначено для работы в схемах атоматики контроля частоты от контролируемого по частоте напряжения двух секций, основной F1 и резервной F2. Остальные функции и технические характеристики соответствуют функциям и техническим характеристикам реле УРЧ‑3М‑С. При работе от двух секций реле выполняет функцию автоматического переключения контроля частоты с обесточенной основной секции на резервную и автоматического возврата на контроль частоты от основной секции при ее восстаносвлении. При переключении все сработанные каналы сбрасываются и реле устанавливается в исходное состояние контроля частоты от подключеннной секции.

Все реле функционального ряда выполнены в едином конструктиве.

Реле имеют клеммник, на контакты которого выведены входы оперативной и контролируемой сети и дискретный вход сигнала «Внешний сброс», на контакты клеммной колодки выведены все переключающиеся контакты выходных реле каналов и реле «Неисправность».
