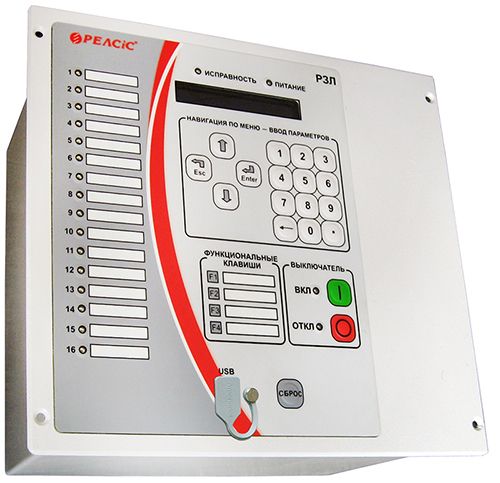

Терминалы защиты и контроля подстанций и электрооборудования промышленных объектов серии РЗЛ-05 РЕЛСИС

РЗЛ-05 является универсальным терминалом релейной защиты и автоматики для защиты, автоматики управления, контроля, регистрации и сигнализации на энергетических, промышленных объектах. РЗЛ-05 характеризуется возможностью гибкой функциональности и конфигурации аппаратной части. РЗЛ-05 обладает необходимыми функциями для обеспечения идеального контроля над воздушными и кабельными линиями электропередач.

РЗЛ-05 обеспечивает основную защиту для воздушных линий 110-35 кВ и фидеров для распределительных сетей 35-10(6) кВ. РЗЛ-05 подходит и для цепей с изолированной нейтралью и сетей с заземленной нейтралью.

РЗЛ-05 также используется как резервная защита двигателей, трансформаторов и генераторов на подстанциях, энергетических объектах и промышленных предприятиях.

Набор заданных конфигураций состоит из базовых и расширенных, для подстройки под Вашу специфику. Базовые конфигурации состоят из типичных защит и контроля в зависимости от назначения терминала. Базовые конфигурации могут использоваться с расширенными дополнительными функциями – расширенные конфигурации.

Терминалы РЗЛ-05 воплощают концепцию резервирования аппаратных и программных средств, реализуя тем самым, требования к особо ответственным энергетическим объектам.

Терминалы релейной защиты РЗЛ-05 поддерживают широкий спектр стандартных протоколов связи, в том числе Modbus.

Серия РЗЛ-05 включает в свой состав следующие терминалы в зависимости от их назначения с соответствующими базовыми конфигурациями:
РЗЛ-01 - Устройства релейной защиты и автоматики для кабельных и воздушных линий 6-35 кВ с ненаправленной ЗНЗ
РЗЛ-04 - Устройства релейной защиты микропроцессорные для кабельных и карьерных линий с направленной ЗНЗ
RZL-05.S - Устройства защиты и контроля для подстанций и присоединений 6-35 кВ. Резервная защита трансформатора 110 и 35 кВ. Направленная ЗНЗ (3I0+3U0)
РЗЛ-05.М - Устройства защиты и контроля для подстанций и присоединений 6-35 кВ (с выступ. и утопл. монтажем) на базе токовых защит с направленной ЗНЗ и волоконно-оптической дуговой защитой
РЗЛ-05.Ф - Устройства РЗА для обьектов 6-154 кВ на базе токовых защит, направленной ЗНЗ, дуговой защитой на базе ВОД, дополнительным блоком питания со свободно програмируемой логикой (12D+12К)
РЗЛ-05.В - Устройства релейной защиты и автоматики по току и напряжению со свободно программируемой логикой для обьектов 6-154 кВ (12D+12К)
РЗЛ-05.А - Устройства РЗА и управления присоединений по току и напряжению со свободно программируемой логикой и расширенной аппаратно-логической конфигурацией для обьектов 6-154 кВ (20D+16К)
РЗЛ-05.ЦС - Устройство микропроцессорное центральной сигнализации 6-330 кВ
РЗЛ-05.ТН01 - Устройство релейной защиты и автоматики по напряжению (контроль цепей напряжения ТН)
РЗЛ-05.ТН03 - Устройство релейной защиты и автоматики по напряжению (контроль цепей напряжения ТН) + дуговая защита с тремя волоконно-оптическими датчиками (ВОД)
РЗЛ-05.РПН - Устройство автоматического управления РПН силового двух-трехобмоточного трансформатора
РЗЛ-05.ДЗ - Дистанционная защита присоединений 6-35 кВ
РЗЛ-05.Т2 - Устройство микропроцессорное дифференциальной защиты двухобмоточного трансформатора
РЗЛ-05.Т3 - Устройство микропроцессорное дифференциальной защиты трёхобмоточного трансформатора
РЗЛ-05.АД - Устройство микропроцессорное защиты високовольтного двигателя
РЗЛ-05.ДД - Устройство микропроцессорное защиты високовольтного двигателя (дифференциальная токовая защита)

Терминалы РЗЛ-05, по конфигурации и комплектации, можно подразделить на три группы: ПОЛНАЯ, БАЗОВАЯ и МИНИМАЛЬНАЯ. От группы зависят функциональные возможности, область применения и цена устройства.

Основные функции РЗЛ-05

Защита минимального линейного напряжения
Защита минимального фазного напряжения)
Минимальная токовая защита
Максимальная токовая защита (МТЗ) обратной последовательности
Защита максимального напряжения обратной последовательности
Контроль температуры с измерением датчиками
Максимальная токовая отсечка (ТО)
Резервирование отказа выключателя (УРОВ)
Защита от замыканий на землю (ЗНЗ), (отсечка)
Отсечка с вольтметровой блокировкой
МТЗ с выдержкой времени
Защита от замыканий на землю с выдержкой времени
МТЗ с вольтметровой блокировкой
Защита максимального напряжения
Защита максимального напряжения нулевой последовательности (контроль изоляции)
Внешняя защита
Автоматическая частотная разгрузка АЧР
Частотное АПВ
Защита от асинхронного хода
Дуговая защита ячейки от трех оптических датчиков
Ограничение количества пусков в час
Направленная МТЗ
Контроль чередования фаз
Защита от обрыва фазы
Защита от обрыва цепей напряжения
Автоматическое повторное включение (АПВ)
Расширенная логика
Возможность создания собственной логики
Контроль положения тележки
Защита от перегрева устройства
Контроль ресурса выключателя и цепей отключения
Формирование сигнала Пуск МТЗ для организации ЛЗШ
Контроль неисправности цепей отключения выключателя
Логика автоматического ввода резерва (АВР)
Формирование сигнала Пуск МТЗ для организации ЛЗШ
Контроль неисправности цепей отключения выключателя
Отключение выключателя от внешней защиты
Защелка (необходимость квитирования)
Запоминание индикации аварийных параметров
Реле сигнализации с памятью срабатывания
Индикация положения разъединителя
Индикация положения заземляющего ножа
Контроль аккумуляторной батареи подстанции
Определение вида повреждения
Количество групп уставок: 2 группы
Сброс сигнальных реле по ДВ
Регистратор событий (дискретных сигналов)
Регистратор параметров аварии: токи, напряжения, дата/время, тип аварии
Цифровой осцилограф
Самодиагностирование исправности устройства и реле самодиагностикии
