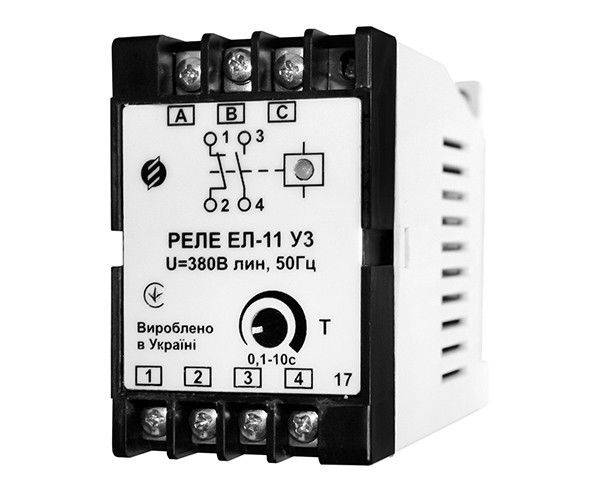

Реле контроля трехфазного напряжения РЕЛСіС ЕЛ-11

Реле контроля трехфазного напряжения ЕЛ-11 предназначены для применения в трехфазных сетях для контроля наличия и симметрии напряжений.

Реле предназначены для контроля следующих режимов сети:

контроля допустимого уровня сетевого напряжения;
контроля наличия и правильности чередования фаз в системах трехфазного напряжения;
контроля отсутствия слипания фаз;
контроля симметричности сетевого напряжения (перекоса фаз);
отключения нагрузки при выходе за допустимые пределы уровня сетевого напряжения путем размыкания цепи управления;
контроля ровня сетевого напряжения после отключения нагрузки и автоматического ее включения после восстановления параметров напряжения к норме;
индикации возникновения или отсутствия аварийной ситуации в контролируемой сети.
Функции защиты и автоматики, выполняемые реле:

защита от нарушения последовательности чередования фаз в трехфазной сети;
защита от пропадания напряжения на одной из фаз (обрыв фазы);
защита от пониженного напряжения;
защита от повышенного напряжения;
защита от асимметрии (перекоса фаз);
защита от слипания двух фаз;
контроль величин параметров сети в момент включения и в процессе работы;
автоматическое переключение контактов выходного реле при выходе хотя бы одного из контролируемых параметров за пределы допусков;
автоматиче обратное переключение контактов выходного реле при возврате величиныконтролируемого параметра в пределы допусков.
Контролируемое напряжение в трехфазной сети одновременно является и напряжением питания реле.

Технические характеристики
Номинальное линейное напряжение трехфазной сети (Uл ном): 380 В.
Номинальное фазное напряжение (Uф ном): 220 В.
Допускаемое отклонение напряжения от номинального значения: +10...-15 %.
Частота контролируемой трехфазной сети: 50 ± 5 Гц.
Диапазон включения выходного реле при подаче контролируемого трехфазного напряжения:
- при симметрии фазных напряжений: от 0,8 до 1,15 Uф ном;
- при асимметрии фазного напряжения в одной фазе и номинальных в двух других фазах: от 0,65 до 1,25 Uф ном.
Значение фазного напряжения срабатывания (отключение выходного реле):
- при симметричном снижении фазных напряжений: менее (0,75±0,05) Uф ном;
- при симметричном повышении фазных напряжений: более (1,20±0,05) Uф ном;
- при однофазном снижении напряжения (при Uфном в двух других фазах): менее (0,60±0,05) Uф ном;
- при однофазном повышении напряжения (при Uфном в двух других фазах): более (1,30±0,05) Uф ном.
Коэффициент возврата:
- при снижении напряжения: не более 1,1;
- при повышении напряжения: не менее 0,9.
Время срабатывания реле:
- при обрыве одной из фаз или слипании двух фаз: (1,0 ± 0,15) с;
- при повышении напряжения, однофазного или симметричного: не более 0,15 с;
- при однофазном или симметричном снижении напряжения: настраиваемая от 0,1 до 10,0 с;
погрешность отсчета выдержки времени, заданной регулятором: не более 30 % в крайних положениях регулятора;
при обрыве двух или трех фаз одновременно: не нормируется.
Индикация: двухцветный светодиод.
Длительно допустимый ток контактов: 4 А.
Потребляемая мощность: не более 4,5 ВА.
Вид и количество контактов реле: 1 размыкающий и 1 замыкающий.
Степень защиты реле: по оболочке - ІР40, по присоединительным зажимам - ІР10.
Габариты: 70х45х100 мм.
Масса реле: не более 0,3 кг.
