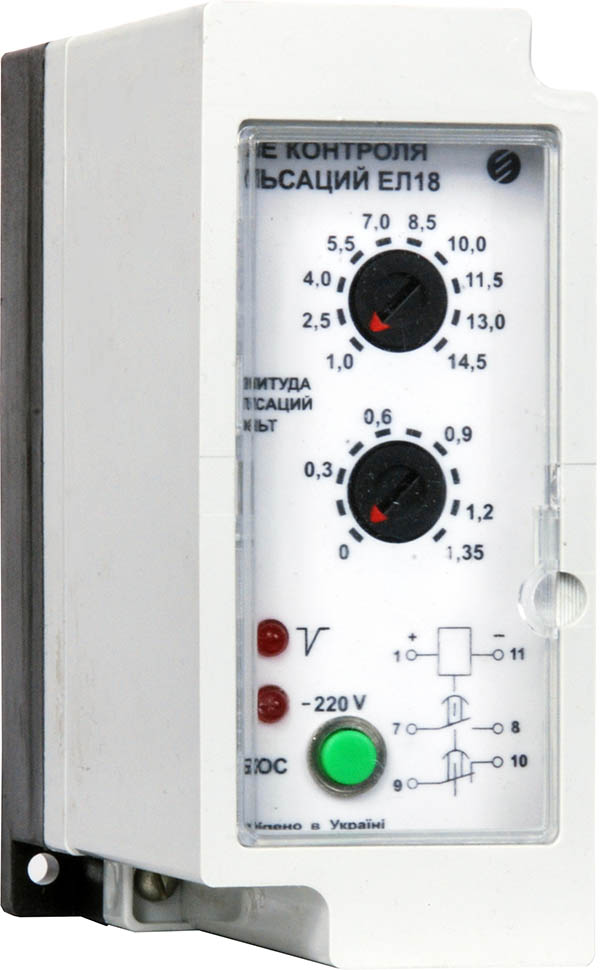

Реле контроля пульсаций РЕЛСіС ЕЛ-18

Реле ЕЛ-18 относятся к реле контроля уровня пульсаций в цепях постоянного тока.

Климатическое исполнение и категория размещения У3 или Т3.

Температура окружающего воздуха от минус 40 до плюс 55ºС.

Номинальное напряжение:= 110, 220 В.
Диапазон уставокпо амплитуде пульсаций от 1 до 15 В.

Реле выдерживают в продолжительном режиме напряжение питания, равное 1,2 номинального значения

Средняя основная погрешность в любой точке шкалы с числовыми отметками не превышает 10% от уставки, разброс – не более 0,5% от уставки.

Время отпускания реле ЕЛ-18 от момента нажатия кнопки «Сброс» до замыкания размыкающего контакта – не более 0,05 с.

Реле ЕЛ-18 надежно работают при наличии в цепях напряжения питания постоянного тока переменной составляющей или пульсации амплитудой не более 10% от номинального напряжения питания.

Реле имеют один замыкающий и один размыкающий контакты, коммутирующие токи от 0,02 до 2 А при напряжениях от 24 до 250 В и мощности:
- в цепях постоянного тока – не более 60 Вт при t = 0,005 с и не более 30 Вт при t = 0,02 с;
- в цепи переменного тока – не более 300 ВА при cos φ ≥ 0,5.

Длительно допустимый ток контактов – не более 4 А.

Механическая износостойкость реле не менее 100 000 циклов, коммутационная – не менее 20 000 циклов.

Средний срок службы реле – 12 лет.

Сопротивление изоляции реле не менее:
- 20 МОм – в холодном состоянии при приемке;
- 10 МОм – в холодном состоянии к концу срока службы;
- 6 МОм – в нагретом состоянии при температуре окружающего воздуха 55ºС;
- 1 МОм – при температуре 35ºС и относительной влажности окружающей среды не более 98%.

Масса реле не более 0,8 кг.

Степень защиты реле: оболочкой – IP40; контактных выводов – IP20.

Возможен вариант установки реле на DIN-рейку
