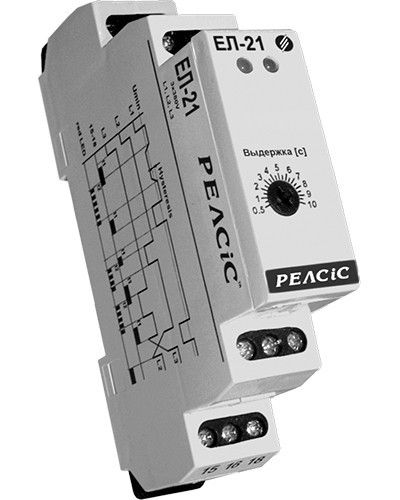

Реле контроля наличия и последовательности фаз РЕЛСіС ЕЛ-21, ЕЛ-21Н

Предназначены для контроля наличия и порядка чередования фаз в системах трехфазного напряжения. Зелёный светодиод светит постоянно и указывает на присутствие напряжения питания. При пропадании фазы мигает красный светодиод и реле отключается. Переход в состояние ошибки может быть задержан – настройка длительности задержки производиться переключателем на лицевой панели реле. При неправильной последовательности фаз постоянно светится красный светодиод и реле разомкнуто.

ЕЛ-21Н дополнительно контролирует нейтраль.

Реле имеет две выдержки времени: постоянную t1 (500 мс) и настраиваемую t2 (0,5-10с).

Подключение питания от всех трёх фаз даёт возможность реле функционировать и при выпадении одной из фаз.

Технические характеристики
Напряжение питания и контроля: 3х380/230 В.
Клеммы питания: L1, L2, L3 (для ЕЛ-21Н: L1, N).
Контролируемые клеммы: L1, L2, L3 (для ЕЛ-21Н: L1, L2, L3, N).
Индикация наличия напряжения питания: зелёный светодиод.
Мощность: не более 2 ВА.
Уровень Umin: 180 В.
Гистерезис: 5 %.
Временная задержка t1: 0,5 с.
Временная задержка t2 (настраиваемая): 0,5 - 10 с.
Количество и род выходных контактов: 1 переключающий.
Номинальный ток контактов (АС-1): 16 А.
Замыкаемая мощность: 4000 ВА (АС-1) / 384 Вт (DC).
Замыкаемое напряжение: 250 В (АС1) / 24 В (DC).
Индикация вывода (аварии): красный светодиод.
Механическая износостойкость: 3×107циклов.
Коммутационная износостойкость: 0,7×105циклов.
Диапазон рабочих температур: -20...+55°С.
Крепление на DIN-рейку EN-60715.
Степень защиты корпуса: IP-40.
Сечения подключаемых проводников: 2,5мм2.
Габариты (масса): 90х17,6х64 мм (73 грамма).
