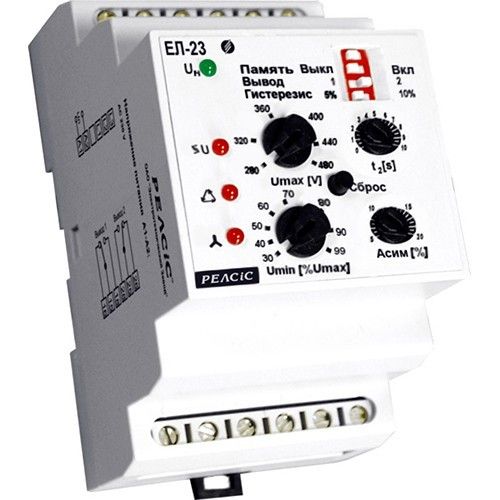

Реле комплексной защиты трехфазной сети РЕЛСіС ЕЛ-23

Предназначены для применения в трехфазных цепях 3х400 В для контроля:

величины напряжения в двух уровнях (нижний и верхний);
асимметрии фаз;
последовательности фаз;
пропадания фаз.
Настраиваемая задержка времени позволяет игнорировать кратковременные скачки напряжения в цепи.
Функция «Память» - для возвращения из ошибочного в нормальный режим необходимо нажать кнопку «Сброс» на лицевой панели реле.
2 выходных реле, с возможностью выбора функции второго реле (независимо/параллельно).
Устройство устойчиво к индукционному напряжению от вращающегося оборудования, подключенного ко второй фазе.

Технические характеристики
Питание:
Гальванически изолированное питание от напряжения: АС 230 В.

Допустимые отклонения питающего напряжения -15%...+10%.
Клеммы питания: А1, А2.
Потребляемая мощность, не более: 4,5 ВА.

Погрешность установки уставок: 5 %.
Разброс, не более: 1 %.
Погрешность при изменения температуры на 1°С: 0,1 %.
Допуск граничных значений: 5%.

Контроль:
Контролируемое напряжение: 3х400 В.
Контролирующие клеммы: L1, L2, L3.
Верхний порог Umax: 280 - 480 В (линейное напряжение).
Нижний порог Umin: 30-99% Umax.
Гистерезис (настраиваемый): 5 или 10 %.
Асимметрия: 5 - 20 %.
Временная задержка t1 возврата на включение: 0,2 с.
Временная задержка t2 (настраиваемая) на отключение: 0,1 - 10 с.

Погрешность установки уставок: 5 %.
Разброс, не более: 1 %.
Погрешность при изменения температуры на 1°С: 0,1 %.
Допуск граничных значений: 5%.

Выход:
Количество и род выходных контактов: 2 переключающих.
Номинальный ток контактов (АС-1): 16 А.
Замыкаемая мощность: 4000 ВА (АС-1) / 384 Вт (DC).
Замыкаемое напряжение: 250 В (АС1) / 24 В (DC).

Индикация состояния:
питания;
последовательности;
асимметрии;
повышенного/пониженного напряжения, сброса.
Механическая износостойкость: 3×107циклов.
Коммутационная износостойкость: 0,7×105циклов.
Крепление на DIN-рейку EN-60715.
Степень защиты корпуса: IP-40.
Габариты (масса): 90х52х65 мм (239 грамм).
